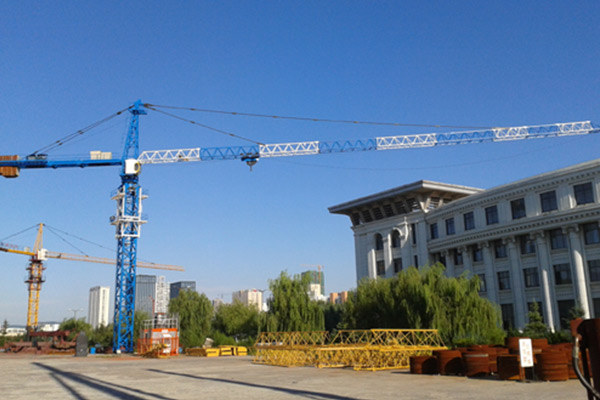

7030塔机
QTZ250（7030）塔机主要技术参数表
|
项 目 |
单 位 |
参数值 |
|||||
|
最大起重量 |
二倍率 |
t |
8 |
||||
|
四倍率 |
16 |
||||||
|
最小工作幅度 |
m |
3.2 |
|||||
|
最大工作幅度 |
m |
70 |
65 |
60 |
55 |
||
|
额定起重力矩 |
二倍率 |
kN.m |
2350 |
2400 |
2450 |
2500 |
|
|
四倍率 |
2100 |
2150 |
2200 |
2250 |
|||
|
起升高度 |
独立 |
m |
48 |
||||
|
附着 |
二倍率 |
183 |
|||||
|
四倍率 |
93 |
||||||
|
起升速度 |
二倍率 |
m/min |
0～63 |
0～31.5 |
|||
|
四倍率 |
0～31.5 |
0～15.7 |
|||||
|
起升机构功率 |
KW |
55 |
|||||
|
回转速度 |
r/min |
0～0.7 |
|||||
|
变幅速度 |
m/min |
0～65 |
|||||
|
顶升速度 |
m/min |
55 |
|||||
|
整机外形尺寸 |
整机高度（独立式） |
m |
61.4 |
||||
|
吊臂端头至回转中心 |
71.7（66.7、61.7、56.7） |
||||||
|
平衡臂尾部至回转中心 |
19.2 |
||||||
|
整机自重 |
结构重（独立式） |
t |
71.63 |
||||
|
平衡重 |
27.3（25、23、19.6） |
||||||
|
允许工作温度 |
℃ |
-20～+40 |
|||||
|
工作状态基本风压 |
Pa |
250 |
|||||
|
非工作状态基本风压 |
Pa |
1100 |
|||||
|
供电参数 |
50Hz |
～380V±10 |
|||||
|
起 升 机 构 |
型 号： GQTJ160.66P(变频电机调速) |
||||||
|
电动机 |
型号 |
YZPF280M-8-55Kw |
|||||
|
额定转速 |
r/min |
730 |
|||||
|
功率 |
KW |
55 |
|||||
|
减速机 |
传动比 |
|
29 |
||||
|
钢丝绳 |
规格 |
35W×7-20-1960 I 甲镀右铰 |
|||||
|
起升速度 |
二倍率 |
m/min |
66 |
4~33 |
|||
|
四倍率 |
m/min |
33 |
2~16.5 |
||||
|
起重量 |
二倍率 |
T |
2.7 |
8 |
|||
|
四倍率 |
T |
5.4 |
16 |
||||
|
回转机构 |
型 号： HL120.160.195（力矩电机调速） |
||||||
|
电动机 |
型号 |
YLEWF112M-120-6-B5 (装机数量 2 台) |
|||||
|
减速机 |
传动比 |
|
157 |
||||
|
回转支承 |
型号 |
013.50.1830 |
|||||
|
回转速度 |
r/min |
0～0.7 |
|||||
|
液压顶升系统 |
液压泵站电机功率 |
KW |
11 |
||||
|
顶升油缸 |
无杆腔工作压力 |
Mpa |
50 |
||||
|
有杆腔工作压力 |
Mpa |
20 |
|||||
|
缸径/杆径 |
mm |
φ180/φ125 |
|||||
|
行程 |
mm |
1600 |
|||||
|
顶升速度 |
m/min |
0.4 |
|||||
|
变 幅机 构 |
型 号 |
BP7570X (变频电机调速) |
|||||
|
电动机 |
型号 |
YPBE132M-4-7.5 |
|||||
|
转速 |
r/min |
0-1440 |
|||||
|
钢丝绳 |
规格 |
6×19-9.2-1700-I 甲镀右铰 |
|||||
|
变幅速度 |
m/min |
0～60 |
|||||
